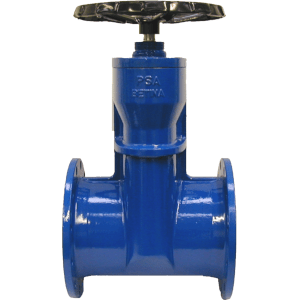

PSA-BETINA® Keilabsperrschieber

DN 40 – 500 PN 10 / 16
Mit Flanschen nach EN 1092 Teil 2
Baulängen nach EN 558 Teil 1 Reihe 14 oder 15
Anforderungen nach PED 97/23/EU Art. 1 Abs. 3 ohne CE-Markierung, für Zu- und Abwasser. Prüfungen nach DIN 3230 Teil 4 für Trinkwasser

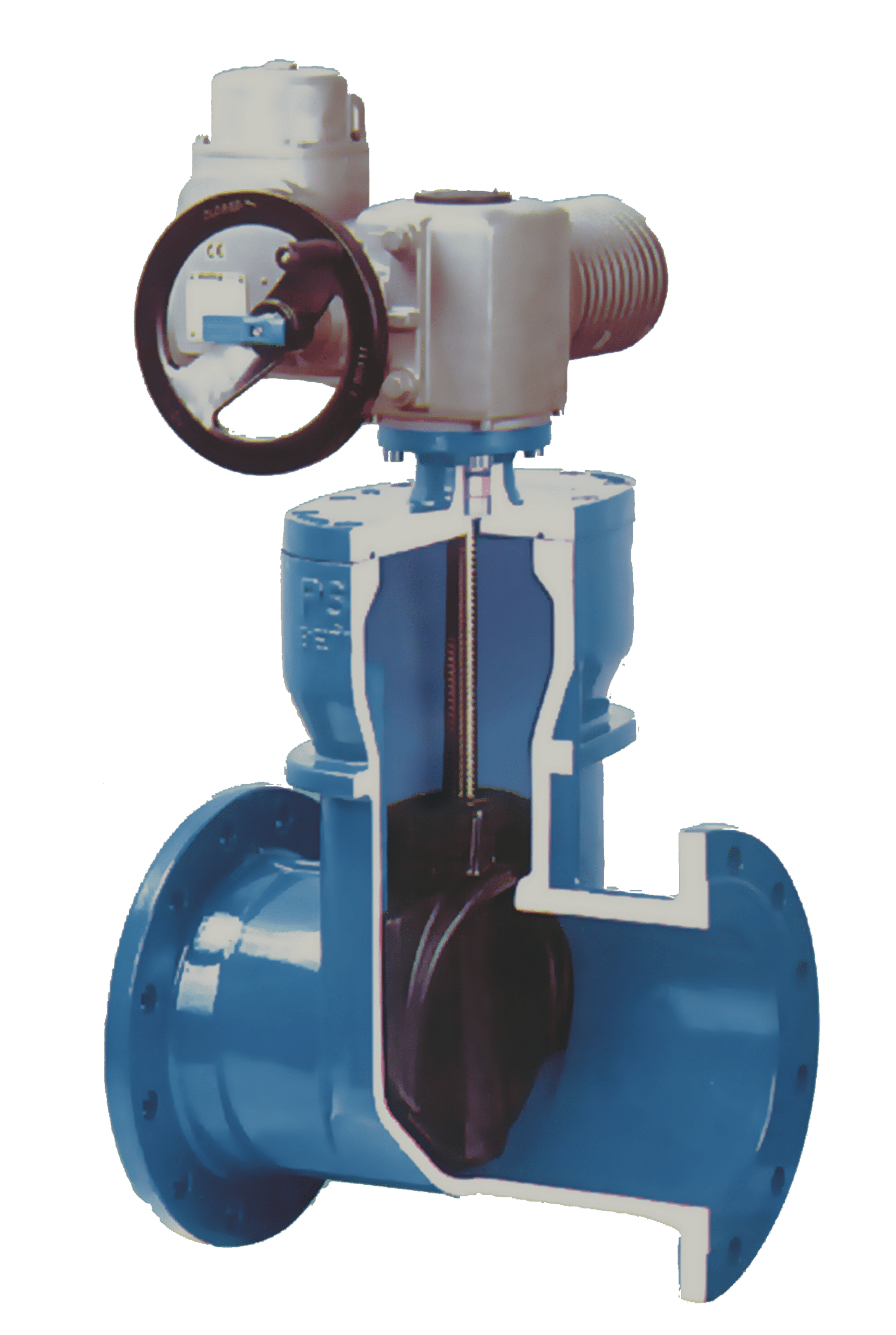

Mit Innen liegender, nicht steigender oder Außen liegender, steigender Spindel

Artikelnummer: n. v. Kategorien: ,

Beschreibung

DN 40 – 500 PN 10 / 16
Mit Flanschen nach EN 1092 Teil 2
Baulängen nach EN 558 Teil 1 Reihe 14 oder 15
Anforderungen nach PED 97/23/EU Art. 1 Abs. 3 ohne CE-Markierung, für Zu- und Abwasser. Prüfungen nach DIN 3230 Teil 4 für Trinkwasser
Mit Innen liegender, nicht steigender oder Außen liegender, steigender Spindel
aus EN 1.4021 ( X 20 Cr 13 )
Gehäuse aus Kugelgrafitguß (EN_GJS-400-15)
Absperrkeil aus Kugelgrafitguss(EN_GJS-400-15)
gummiert mit NBR gemäß KTW Empfehlung
Weichdichtend mit glattem Durchgang
Zulässige Betriebstemperatur bis 60°C
Innen und außen Epoxidpulver Beschichtung nach KTW Empfehlung sowie W 270
Für Trink- und Abwasser sowie neutrale Flüssigkeiten

Zusätzliche Informationen

Gewicht n. v.
Größe n. v.
Nennweite

DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500

Druckstufe

PN10, PN16, PN25

Antriebsart

Handrad, für Stellantrieb

Baulänge

R14, R15

Gummierung

NBR, EPDM/W270

Downloads

Allgemeine Einbau-, Wartungs- und Bedienungsanleitung

Technische Daten für innenliegende
DN 40-300

Technische Daten für innenliegende
DN 350-400

Technische Daten für innenliegende
DN 500

Technische Daten für aussenliegende

Technische Daten PN25

Prospekt

Einbau-, Betriebs- und Wartungsinstruktionen BETINA GIL DN 40-300

Einbau-, Betriebs- und Wartungsinstruktionen BETINA GIL DN 350-400

Einbau-, Betriebs- und Wartungsinstruktionen BETINA GIL DN 500

Einbau-, Betriebs- und Wartungsinstruktionen BETINA GAL DN 40-300

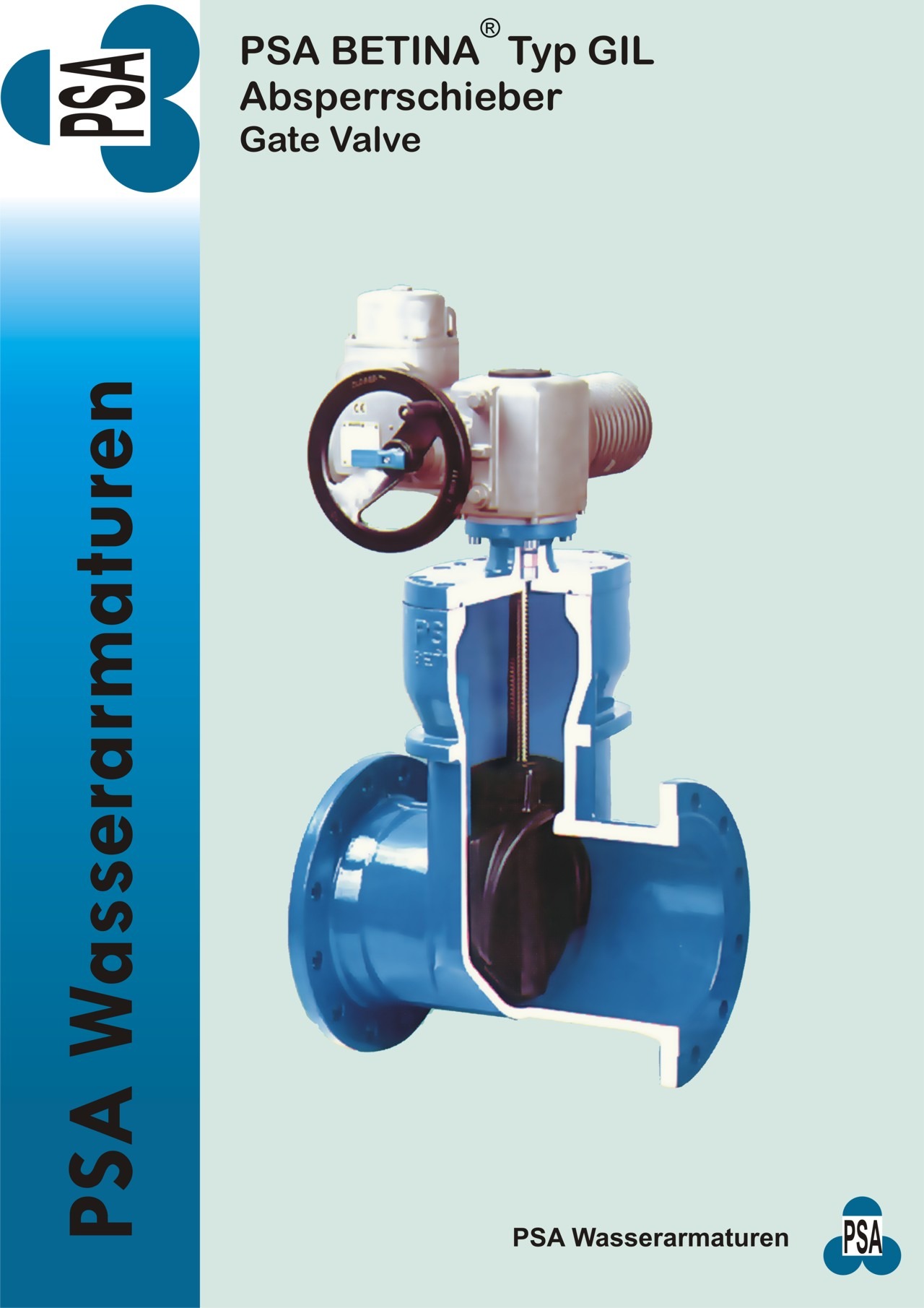

Poster BETINA Typ GIL

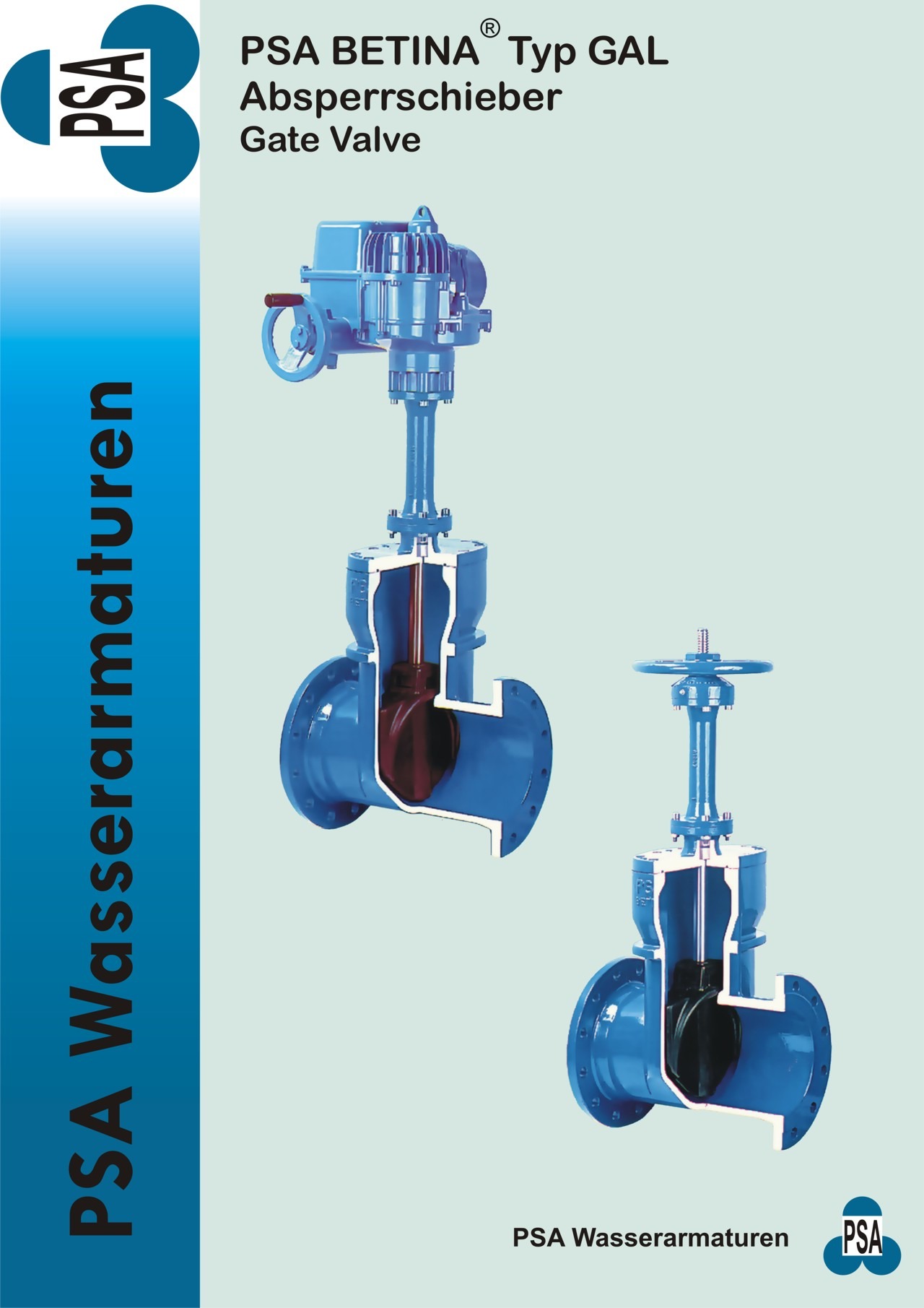

Poster BETINA Typ GAL
