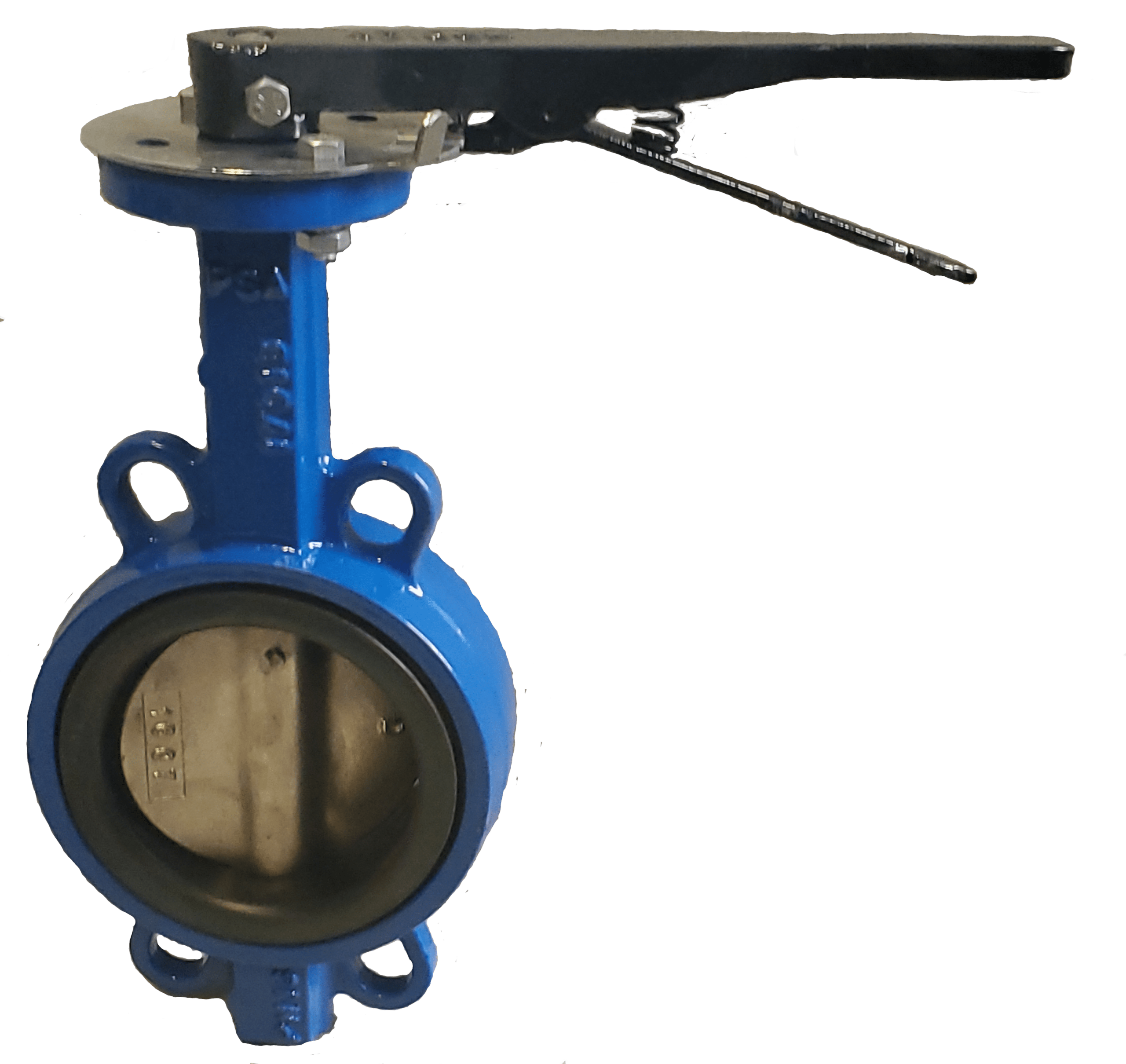

PSA ABA Einklemm-Absperrklappe

DN 50 bis 300 PN 10-16

Mit zentrisch gelagerter Absperrklappe (With centrical supported Disk)



– Zum Einklemmen zwischen Flanschen nach EN 1092 Teil 2

Wafer type for between flanges acc. EN 1092 part 2



– Baulänge DN 50-600 nach EN 558 Teil 1 Reihe 20

Face to face length DN 50-600 acc. EN 558 part 1 Column 20



– Anforderungen nach DIN 3230 Teil 4 sowie PED 97/23/EU Art. 1 Abs. 3 ohne

CE-Markierung, für Wasser und Trinkwasser, Prüfungen nach DIN 3230 Teil

3 –BA, -BN mit Leckrate 1

Requirements acc. DIN 3230 part 4 for water and potable water as well as PED

97/23/EU Art. 1 Chapt. 3 without CE-Marking, tests acc. DIN 3230 part 3 –BA, -BN

with leakrate 1



– Gehäuse aus EN-GJS-400-15 nach EN 1563 (GGG 40)

Body of  EN-GJL-400-15 acc. EN 1563 (GGG 40)



– Klappenscheibe aus EN-GJS-400-15 nach EN 1563 vernickelt

Disk of EN-GJS-400-15 acc. EN 1563 nickel plated



– Abdichtmanschette aus NBR für Abwasser

Sealing sleeve of NBR for sewage water



– Zulässige Betriebstemperatur mit NBR >0°C bis 80°C

Permissible operating temperature NBR >0°C up to 80°C



– Gehäuse mit Epoxidpulver Beschichtung ähnlich RAL 5005

Body with epoxy powder coating similar to RAL 5005



– Bedienung mit Handhebel, alternativ mit Getriebe/Handrad, elektrischem

oder pneumatischem Antrieb

Operation with hand lever, optional with gearbox/hand wheel electrical or pneumatic

Actuator

Artikelnummer: n. v. Kategorie:

Beschreibung

DN 50 bis 300 PN 10-16

Mit zentrisch gelagerter Absperrklappe (With centrical supported Disk)



– Zum Einklemmen zwischen Flanschen nach EN 1092 Teil 2

Wafer type for between flanges acc. EN 1092 part 2



– Baulänge DN 50-600 nach EN 558 Teil 1 Reihe 20

Face to face length DN 50-600 acc. EN 558 part 1 Column 20



– Anforderungen nach DIN 3230 Teil 4 sowie PED 97/23/EU Art. 1 Abs. 3 ohne

CE-Markierung, für Wasser und Trinkwasser, Prüfungen nach DIN 3230 Teil

3 –BA, -BN mit Leckrate 1

Requirements acc. DIN 3230 part 4 for water and potable water as well as PED

97/23/EU Art. 1 Chapt. 3 without CE-Marking, tests acc. DIN 3230 part 3 –BA, -BN

with leakrate 1



– Gehäuse aus EN-GJS-400-15 nach EN 1563 (GGG 40)

Body of  EN-GJL-400-15 acc. EN 1563 (GGG 40)



– Klappenscheibe aus EN-GJS-400-15 nach EN 1563 vernickelt

Disk of EN-GJS-400-15 acc. EN 1563 nickel plated



– Abdichtmanschette aus NBR für Abwasser

Sealing sleeve of NBR for sewage water



– Zulässige Betriebstemperatur mit NBR >0°C bis 80°C

Permissible operating temperature NBR >0°C up to 80°C



– Gehäuse mit Epoxidpulver Beschichtung ähnlich RAL 5005

Body with epoxy powder coating similar to RAL 5005



– Bedienung mit Handhebel, alternativ mit Getriebe/Handrad, elektrischem

oder pneumatischem Antrieb

Operation with hand lever, optional with gearbox/hand wheel electrical or pneumatic

Actuator

Zusätzliche Informationen

Gewicht n. v.
Größe n. v.

Downloads

ABA_Datenblatt
