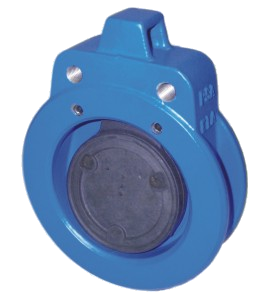

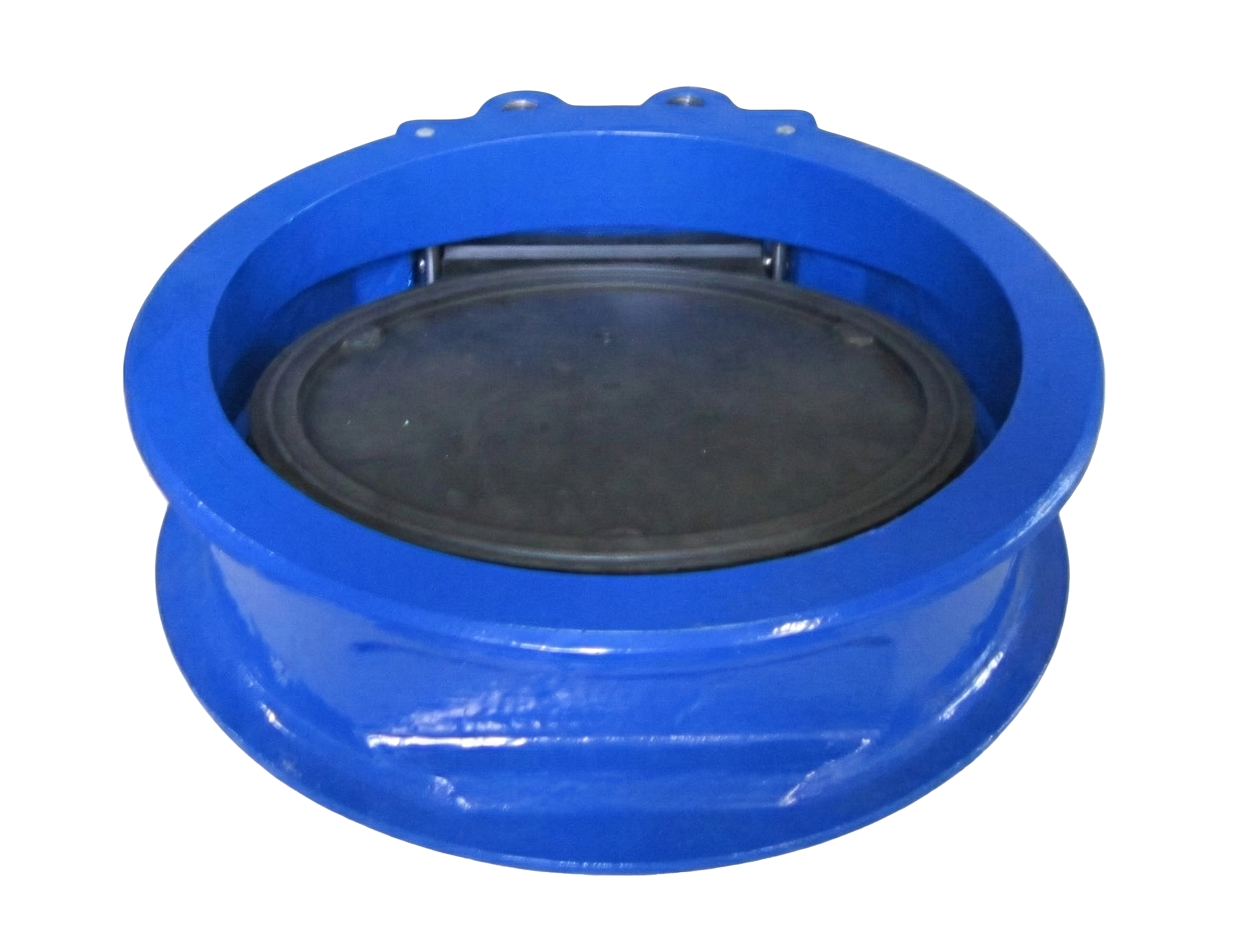

PSA-ELA® Rückflußsperre Typ K

Typ K – DN80 bis DN400 PN 10 bzw. 16 als Zwischen-Flanschen Ausführung
Baulänge Typ K nach EN 558 Teil 1 Reihe 20 ( DN 250 und 300 Reihe 16 )
Anforderungen nach PED 97/23/EU Art. 1 Abs. 3 ohne CE-Markierung, für Wasser und Trinkwasser, Prüfungen nach DIN 3230 Teil 4 für Trinkwasser
Aus Gusseisen mit Lamellengrafit
Klappenscheibe aus GGG 40, EPDM gummiert gemäß KTW-Empfehlung
Zulässige Betriebstemperatur bis 60°C weichdichtend
Innen und außen Epoxid Beschichtung nach KTW Empfehlung sowie W 270
Für Einbau zwischen horizontal und vertikal nach oben
Klappenscheibe mit Eigenschließtendenz, geräuscharm

Kategorien: ,

Beschreibung

Typ K – DN80 bis DN400 PN 10 bzw. 16 als Zwischen-Flanschen Ausführung
Baulänge Typ K nach EN 558 Teil 1 Reihe 20 ( DN 250 und 300 Reihe 16 )
Anforderungen nach PED 97/23/EU Art. 1 Abs. 3 ohne CE-Markierung, für Wasser und Trinkwasser, Prüfungen nach DIN 3230 Teil 4 für Trinkwasser
Aus Gusseisen mit Lamellengrafit
Klappenscheibe aus GGG 40, EPDM gummiert gemäß KTW-Empfehlung
Zulässige Betriebstemperatur bis 60°C weichdichtend
Innen und außen Epoxid Beschichtung nach KTW Empfehlung sowie W 270
Für Einbau zwischen horizontal und vertikal nach oben
Klappenscheibe mit Eigenschließtendenz, geräuscharm

Technik

Typ K – DN80 bis DN400 PN 10 bzw. 16 als Zwischen-Flanschen Ausführung
Baulänge Typ K nach EN 558 Teil 1 Reihe 20 ( DN 250 und 300 Reihe 16 )
Anforderungen nach PED 97/23/EU Art. 1 Abs. 3 ohne CE-Markierung, für Wasser und Trinkwasser, Prüfungen nach DIN 3230 Teil 4 für Trinkwasser
Aus Gusseisen mit Lamellengrafit
Klappenscheibe aus GGG 40, EPDM gummiert gemäß KTW-Empfehlung
Zulässige Betriebstemperatur bis 60°C weichdichtend
Innen und außen Epoxid Beschichtung nach KTW Empfehlung sowie W 270
Für Einbau zwischen horizontal und vertikal nach oben
Klappenscheibe mit Eigenschließtendenz, geräuscharm
