PSA HYDRO-STOP® Membran-Rückflußverhinderer
PSA HYDRO-STOP® ist ein Membran-Rückflussverhinderer für Trinkwasser, Roh-/Brunnenwasser sowie sauberes Wasser und neutrale Flüssigkeiten (mit NBR-Membran auch Öl/ölhaltige Medien).
PSA HYDRO-STOP® – Aufbau & Funktionsprinzip
Das Dichtsystem arbeitet ohne mechanisch bewegte Teile – ausschließlich mit der Elastizität der Membran (EPDM bzw. NBR). Bei Durchfluss beginnt die Membran zu öffnen und ist bei ca. 2 m/s vollständig geöffnet. Sinkt die Strömungsgeschwindigkeit, schließt die Membran geräuschlos und dichtet am Strömungskörper ab; zusätzlich dämpft sie Wasserstöße.
Vorteile des PSA HYDRO-STOP® Rückflussverhinderers:
• Keine mechanisch bewegten Teile → geringer Verschleiß
• Geräuscharmes Schließen der Membran
• Einbau in allen Einbaulagen möglich
• Wartungsarm, Membran als Ersatzteil verfügbar
• Geringer Druckverlust (Δp ca. 0,14 bar bei 2 m/s)
Normen & Ausführung des PSA Hydro-Stop
• Flansche nach EN 1092-2
• Baulänge nach EN 558-1 Reihe 48
• Anforderungen nach EN 12266, Leckrate B (Trinkwasser)
Zulässige Medien / Temperatur
• Trinkwasser, Roh- und Brunnenwasser, neutrale Flüssigkeiten
• Mit EPDM (Trinkwasser bis 60°C, W270/BelgAqua – je nach Ausführung)
• Mit NBR: Rohwasser oder Öl bis 60°C (ohne Trinkwasserzulassung)
• EPDM-Ausführung für aggressives Wasser/Säuren bis < 90°C (KTW)
Abmessungen & Leistung (DN 40–500)
Größenbereich DN 40–500, PN 10–16.
Die Tabelle (DN, BL/L, Gewicht, Durchfluss bei 2 m/s, Δp bei 2 m/s) finden Sie im Datenblatt – Δp liegt bei 0,14 bar bei 2 m/s.
Werkstoffe (Auszug)
Gehäuseteile aus EN-GJS-400-15 (GGG40), Membran EPDM (Trinkwasser) oder NBR (Öl/ölhaltige Medien), Gehäuseschrauben/Muttern Edelstahl (A2).
Einbau & Wartung
- Einbaulage beliebig – korrekte Durchströmungsrichtung beachten.
- Mindestabstand zu Einbauten: 3–4×DN, sonst kann Turbulenz zu vorzeitigem Membranverschleiß führen.
- Keine kontinuierliche Wartung erforderlich; Membran ist Verschleißteil, typische Intervalle 2–10 Jahre.
Hinweis Ersatzmembran: PSA empfiehlt, Membranen nicht lange zu lagern (Alterung/Elastizität) – Membranen sind in allen Größen verfügbar.
DN 40 – 500 PN 10 / 16* Mit Flanschen
Membrane aus NBR oder EPDM
Beschichtung aus Epoxid-Pulver
Für alle Einbaulagen geeignet
Bis zur Nennweite DN150 für 16 bar Betriebsdruck geeignet
Bis zur Nennweite DN300 in PN10 oder PN16 lieferbar. PN16 auch bis 16 Bar Betriebsdruck (1,6 MPa) geeignet.

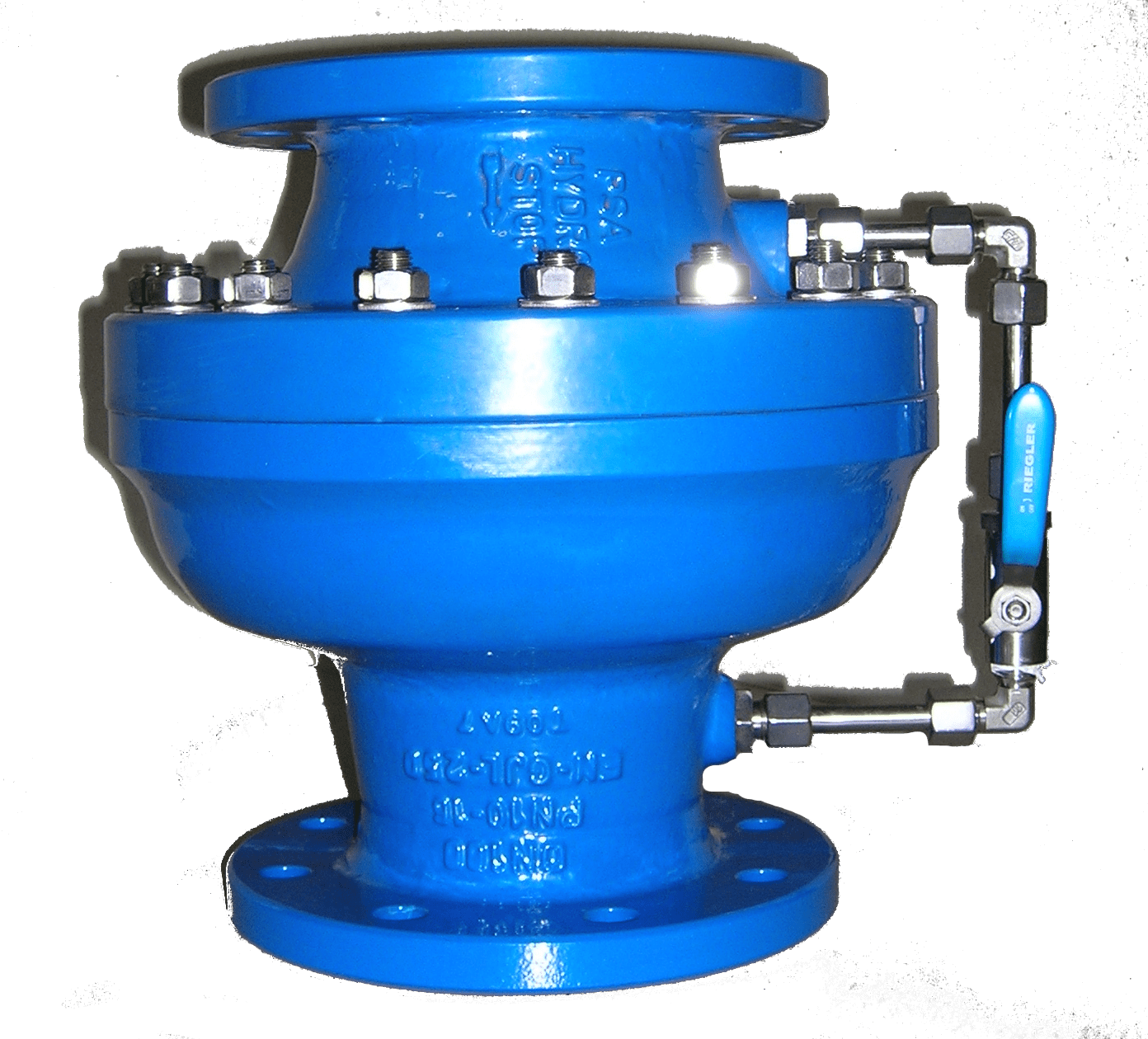

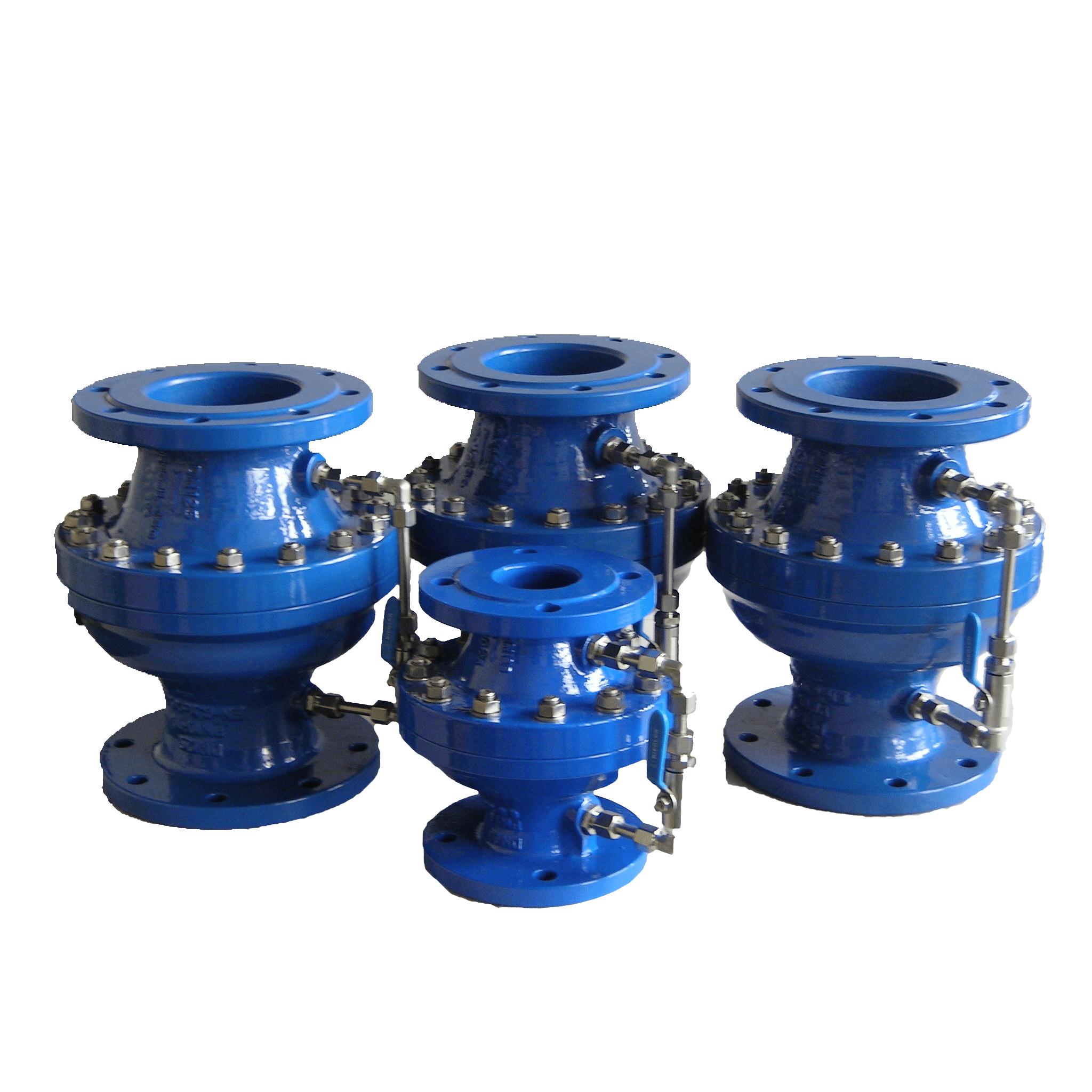

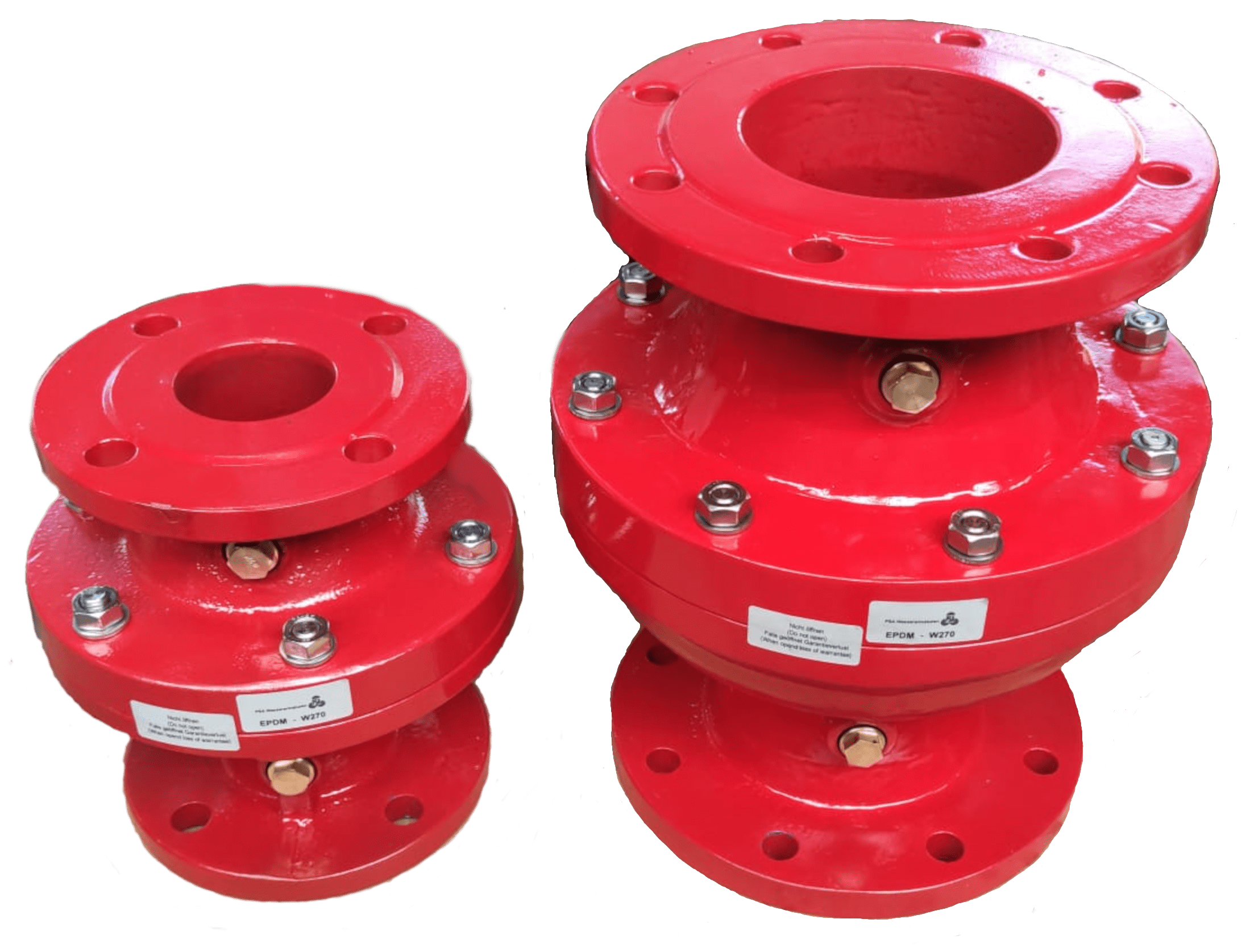

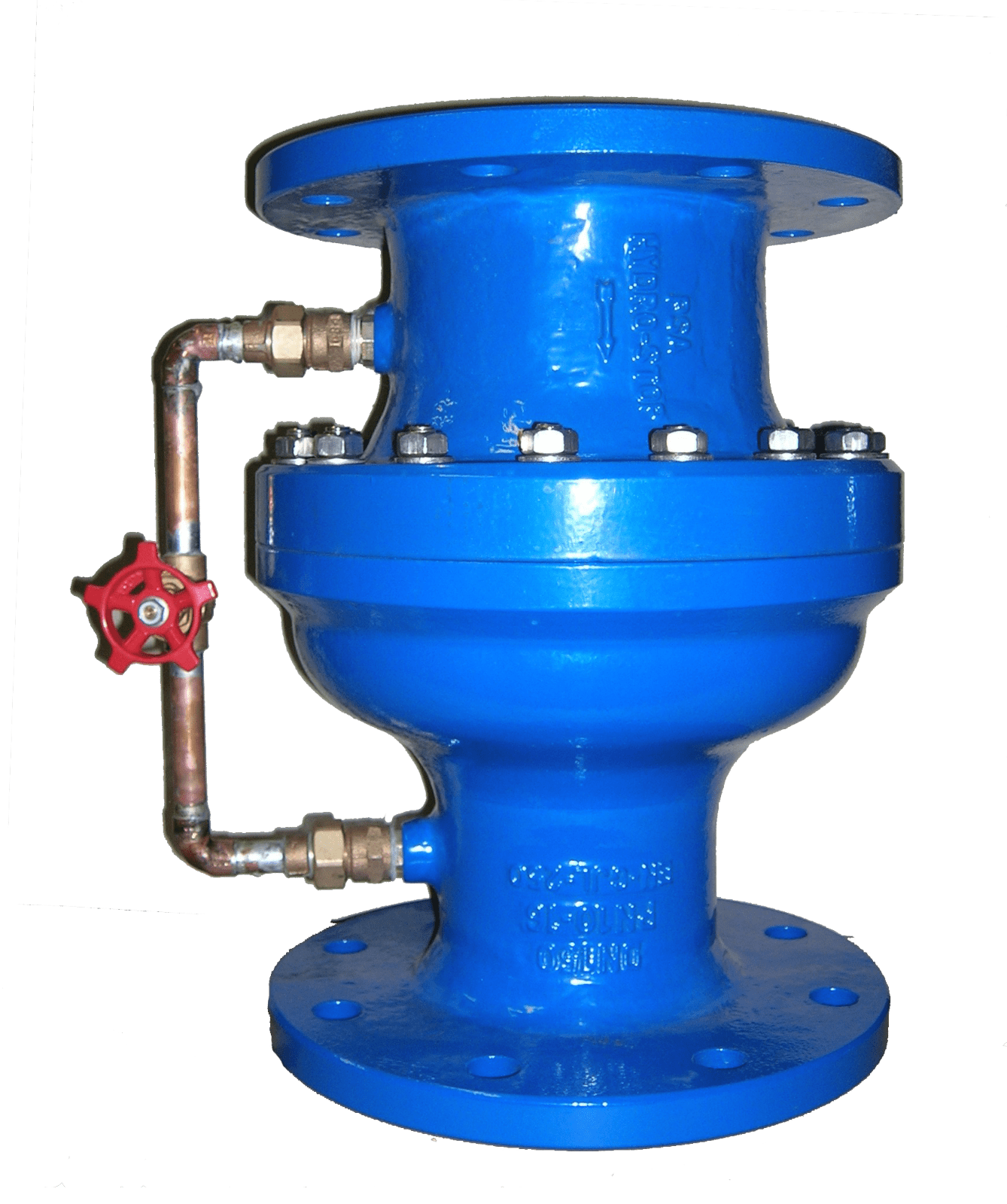

Optional: Edelstahlstopfen, Buntmetallfrei, Umführung aus Edelstahl oder Kupfer, Lackiert in RAL3001 für Feuerschutz anwendungen.

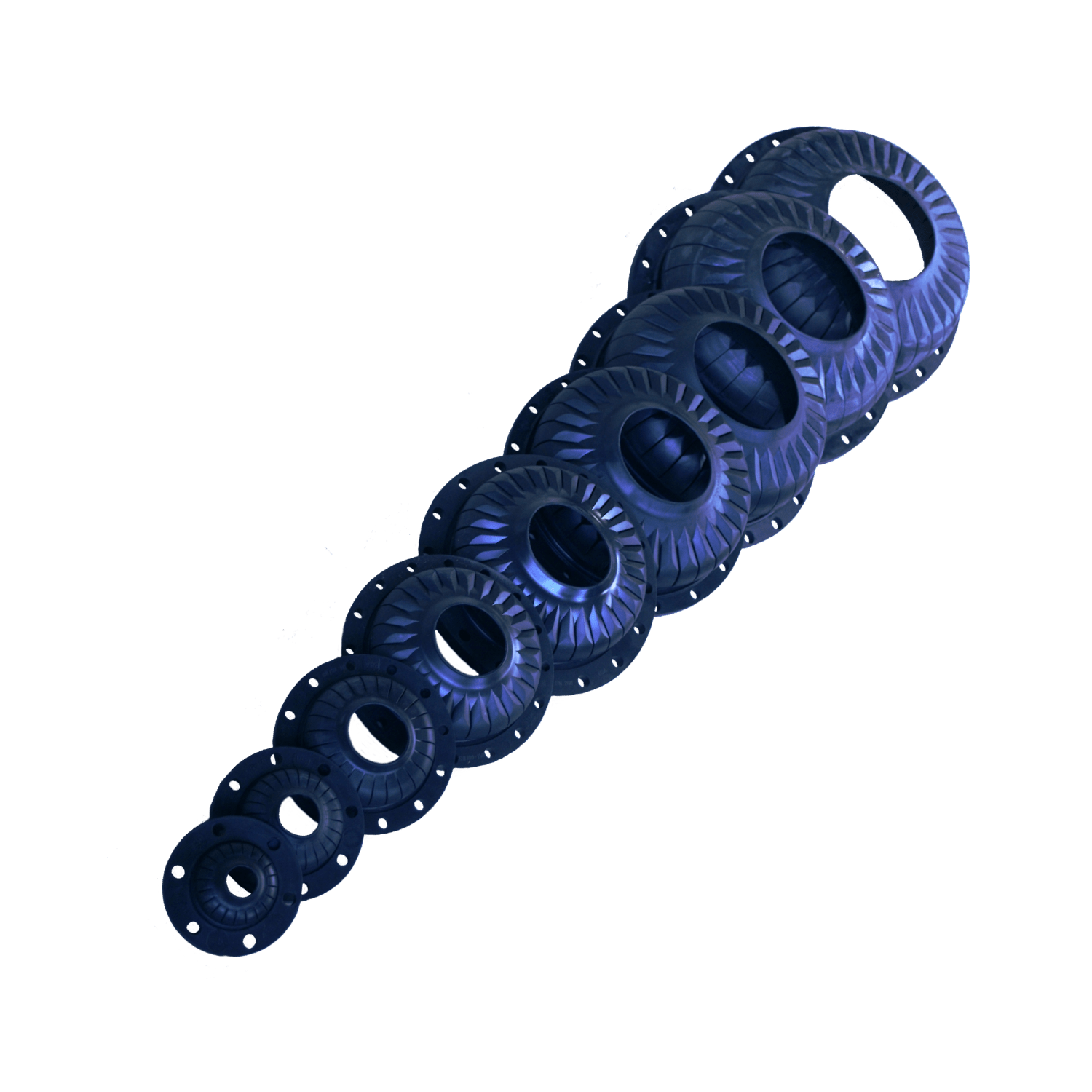

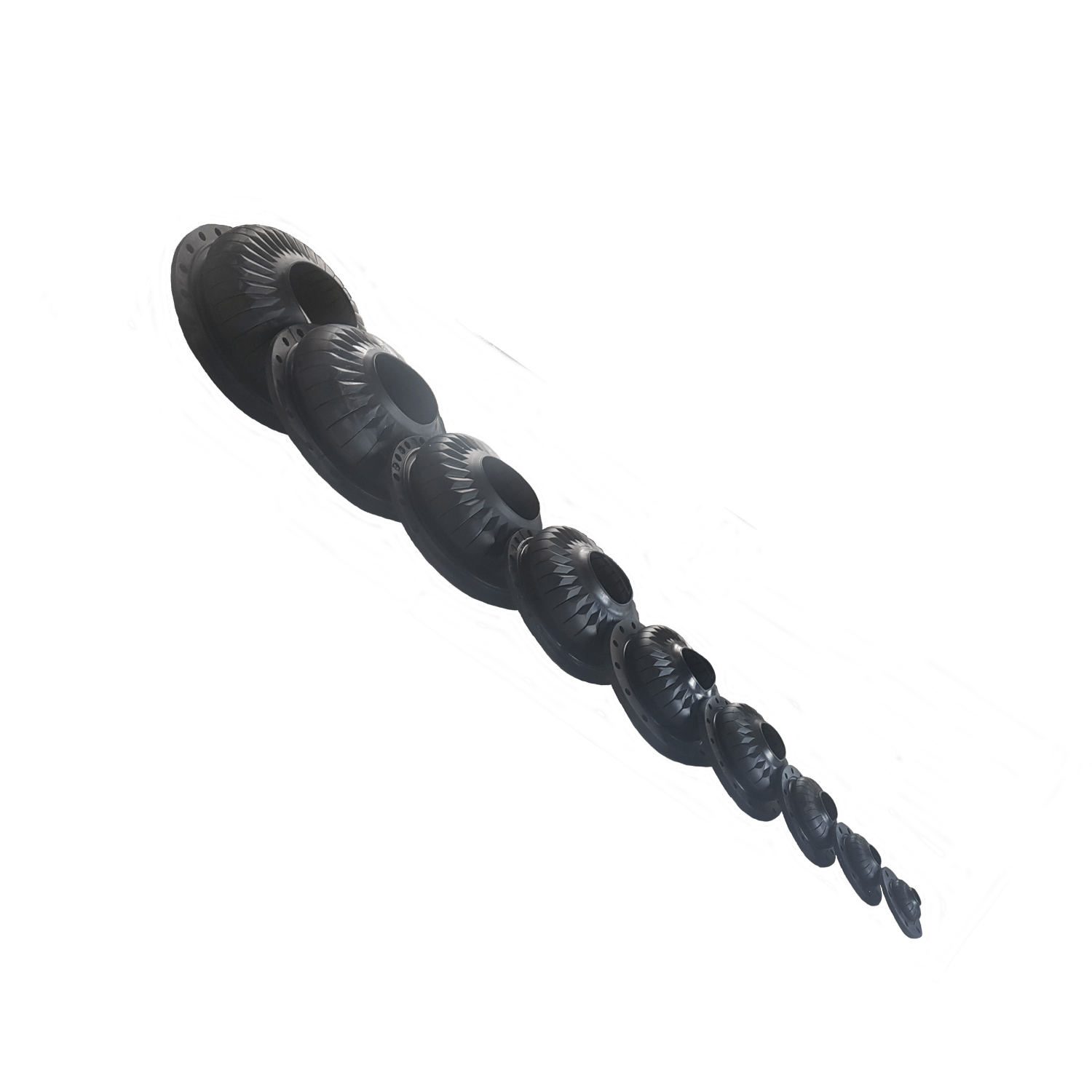

Ersatzmembrane finden Sie hier :
https://psa-wasserarmaturen.de/produkt/psa-hydro-stop-membranen/
Sie Suchen ein Fußventil mit Saugkorb ?
Dann kombinieren Sie doch einfach unseren Hydro-Stop mit einem Saugkorb
